扩束器

　

　

激光扩束器是能够改变激光光束直径尺寸和发散角度的镜头组件，通过扩束镜改变光束的直径以便用于不同的光学仪器设备。

特点

应用

光能损耗小

精密激光加工中，扩束镜将出射激光束准直后才能被聚焦成细小的高功率密度光斑。

激光测距中，扩束镜能够改善激光准直度，从而实现远距离测量。

扩束镜配合空间滤光片使用，使非对称光束分布变为对称分布，同时使光能量均匀分布。

出射光准直度好

可在>1000W大功率激光条件下工作

可调扩束镜能改善发散角18-32毫弧度的激光束的准直度

　

■BE系列扩束器适用于≤2mm直径的光斑

规格

型号	扩展倍数	尺寸图 (mm)
		针对 III & F型号	针对 FN 型号
BE-2x	2X	Φ25*50.5
BE-3x	3X	Φ42*84.8	Φ42*87.8
BE-4x	4x
BE-5x	5X
BE-8x	8x	Φ56*147.8	Φ56*150.8
BE-10x	10X
BE-15x	15x	Φ56*192.8	Φ56*195.8

　

■BE系列扩束器支架
BES-01	BES-02

尺寸图: 75 (L) ×50 (W) ×101 (H) mm³

尺寸图: 75 (L) ×50 (W) ×119 (H) mm³

■BEW系列扩束器适用于4-10mm直径的光斑

规格

型号	扩展倍数	尺寸图 (mm)
BEW-2x	2X	Φ29*51
BEW-3x	3X	Φ42*87.8
BEW-5x	5X	Φ45*123.8
BEW-10x	10X	Φ84*209

　

注意：我们可提供三种类型的光束扩展器，分别适用于紫外、可见、红外波段，请在订货前说明所需波长。

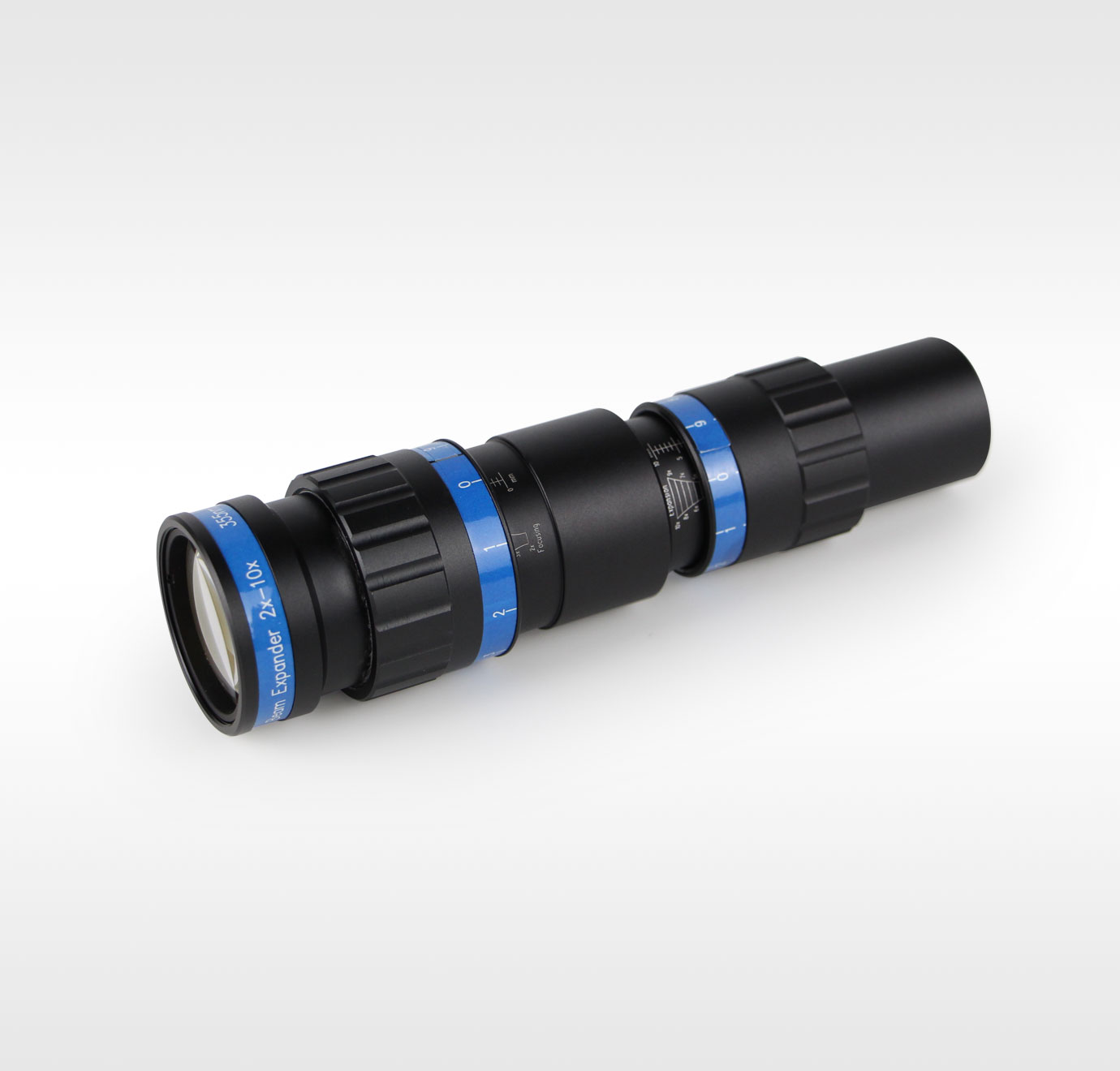

■可变倍率扩束器系列

　

规格

型号	BET-1-4X	BET-2-10X
扩展倍数	1X-4X	2X-10X
工作波长	532nm	532nm
透过率	≥95%	≥95%
最大入射光斑直径	7mm	8.5mm
最大出射光斑直径	18mm	32mm
尺寸图	Φ38*126.4mm	Φ44*158.4mm

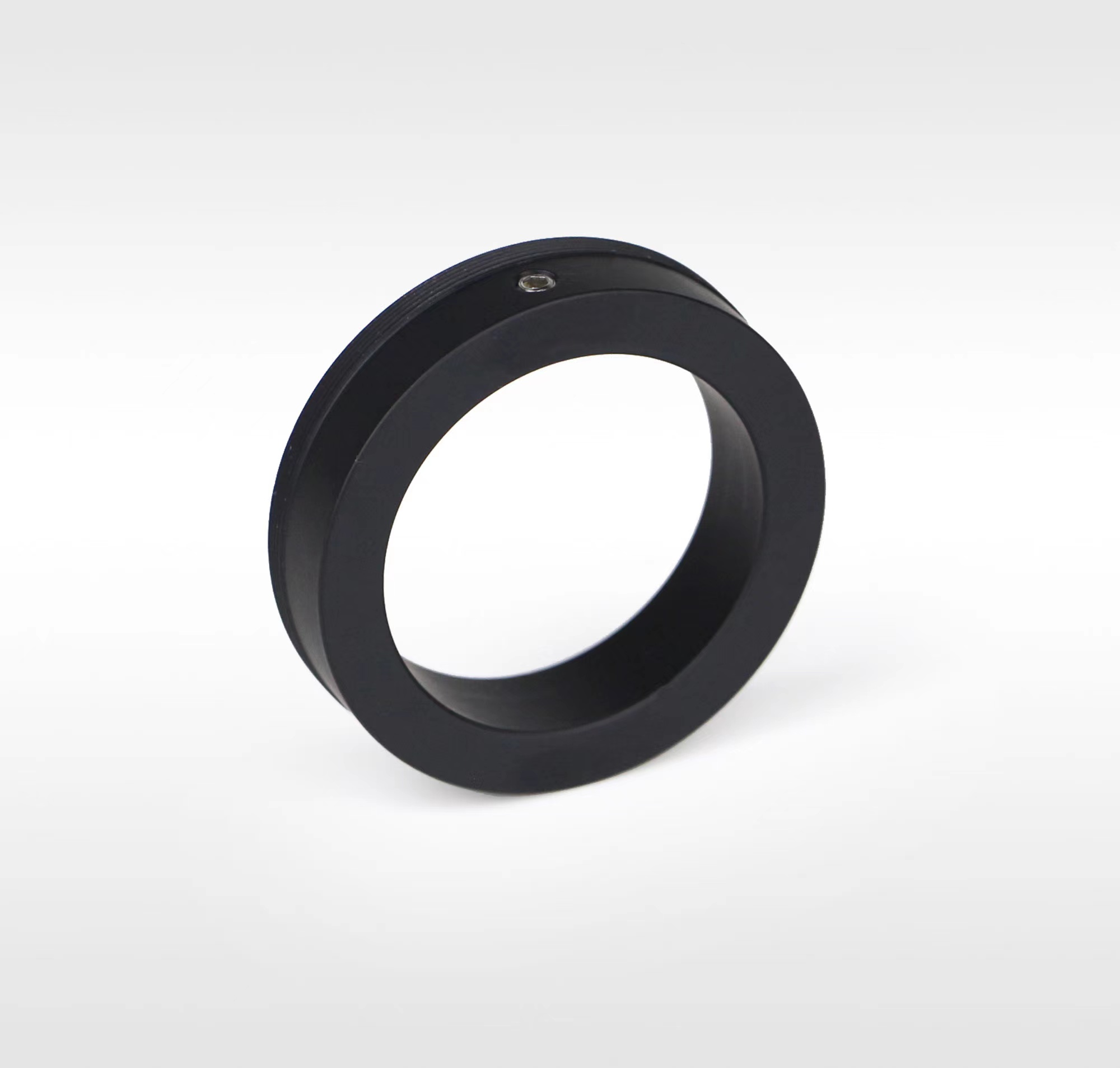

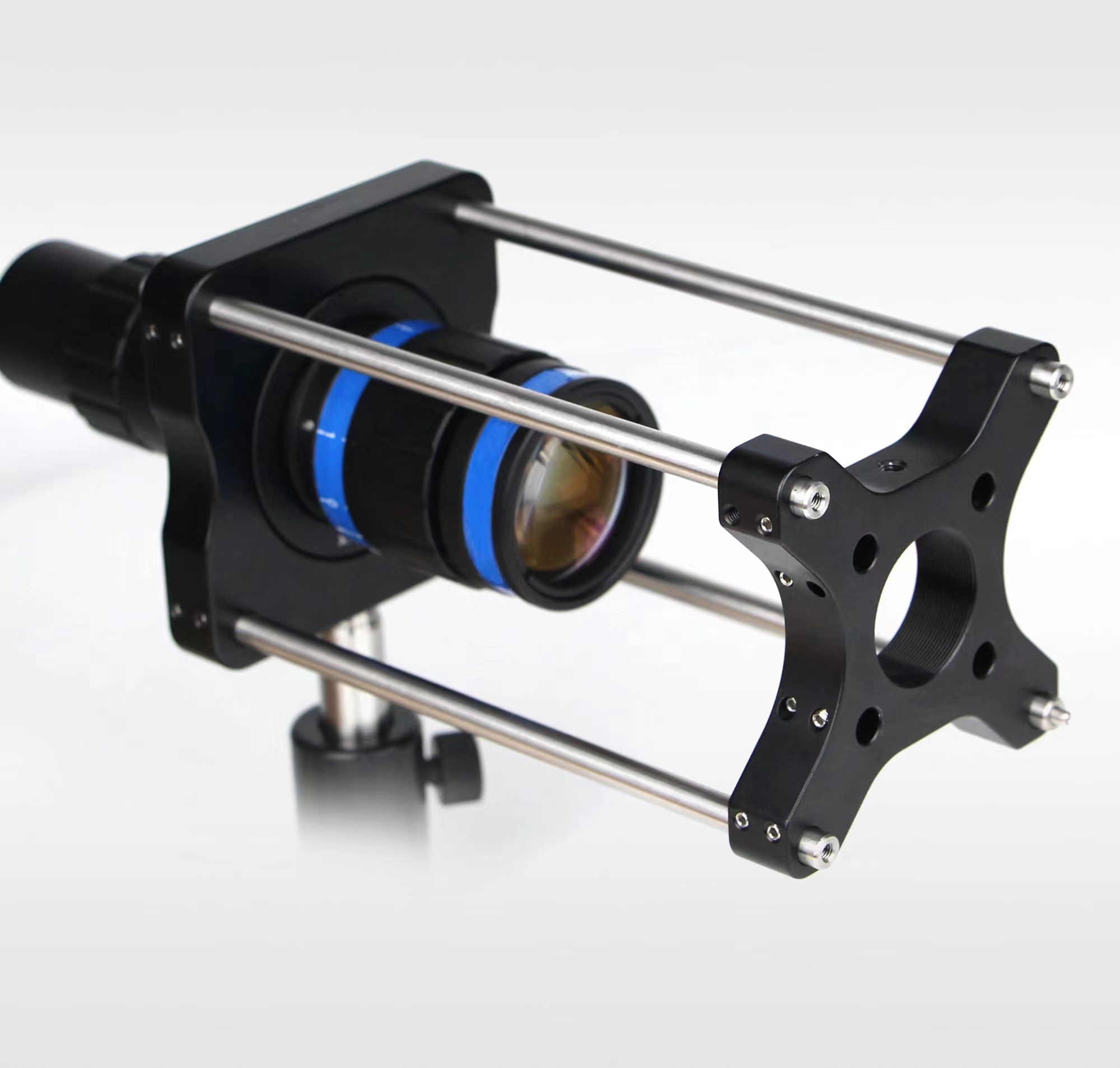

可变倍率扩束镜转接件

外表面光滑端Ø2英寸，螺纹端为SM2

　

Ø37.8 mm光滑的内径，胶头紧定螺丝固定

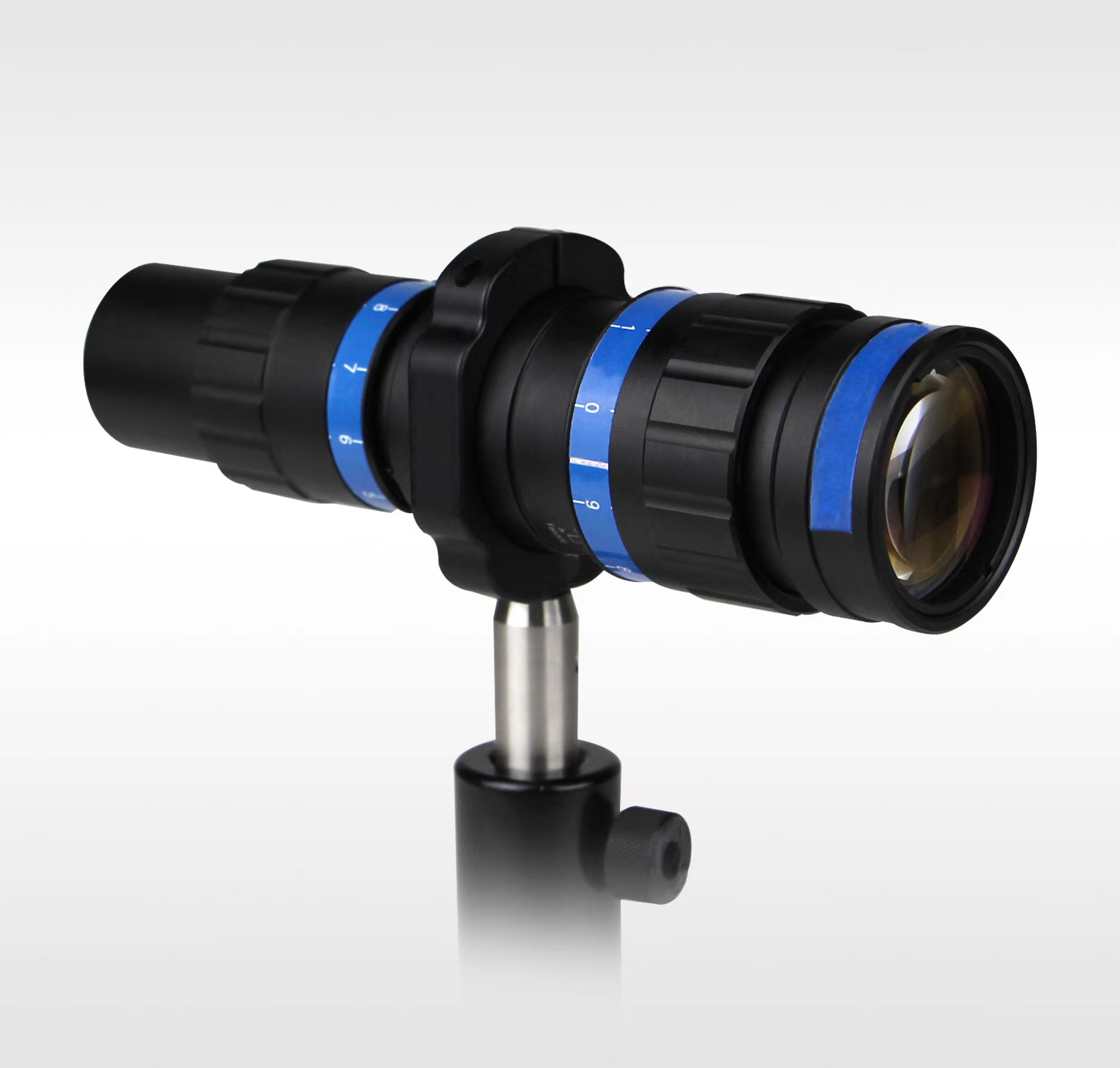

备注：可转接到带Ø2英寸光壁孔或SM2螺纹孔的调整架、同轴系统等光机组件中。被夹持件通过侧面的M4胶头紧定螺钉固定安装，可避免被夹持件转动和滑动，保证夹持件中心与光轴对准。M4胶头紧定螺钉可以用2.0 mm六角扳手调节锁紧。

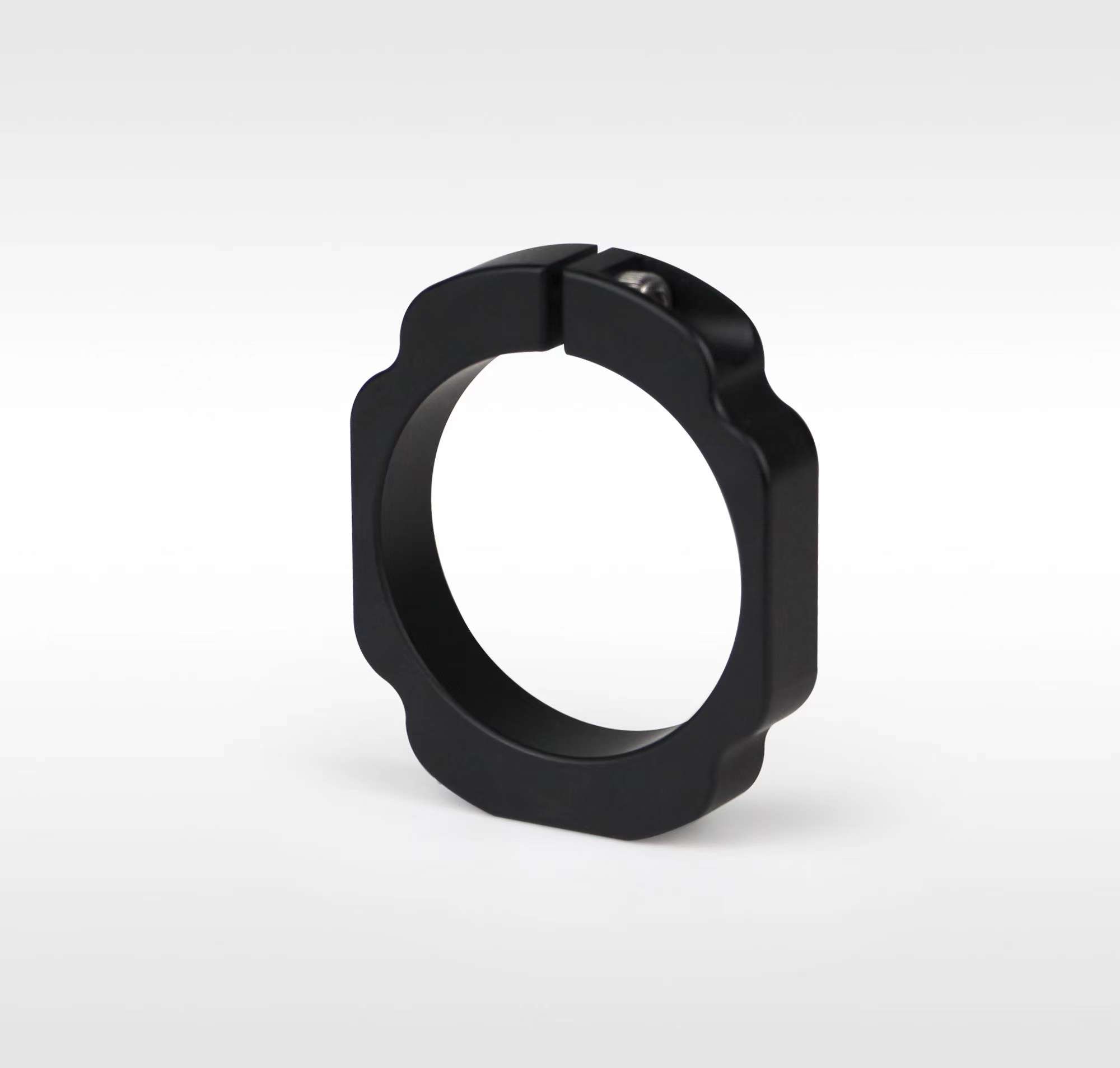

可变倍率扩束器安装架

边缘平滑，节省空间

　

底部M4螺纹孔可用光学接杆连接，内径φ37.7mm

备注：安装该系列扩束镜需要穿过安装架的内环进行安装，锁定螺钉可使安装架产生弹性变形从而锁住安装件，且安装时不会因为螺丝过长顶伤套筒。安装架底部带有M4螺纹安装孔，可用Ø12.7 mm不锈钢光学接杆或其他连接件进行支撑。

　
