激光耦合系统

光纤耦合激光系统


      FC系列(光纤耦合激光系统)集激光二极管、激光腔、光纤耦合光学、激光电源、LD电流和温度控制于一体。体积小巧,功能方便,如功率调节、温度控制、液晶显示等,非常适合泵送、科研、工业和医疗应用。

    主要特点:


  • 波长从375到2200nm
  • 标准光纤连接器或准直光束输出
  • 多模或液体芯光纤
  • 可选配RS232功能
  • 可定制的配置和修改



型号 FC-xxx
波长 (nm) 375 360 395 397 400 405 410 415 420 440 442 444 445 447 450
中心波长公差 (nm) ±5 ±1 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5
最大出纤功率(W) 2 0.16 0.5 0.5 3 30 10 5 0.5 20 20 25 30 30 30
波长 (nm) 454 457 460 462 465 470 473 480 488 491 505 510 514.5 515 520
中心波长公差 (nm) ±5 ±1 ±5 ±5 ±5 ±10 ±1 ±1 ±5 ±1 ±5 ±5 ±3 ±1 ±5
最大出纤功率(W) 30 0.9 30 30 30 20 0.9 0.045 10 1.8mW 0.5 0.5 0.5 0.09 20
波长 (nm) 522 523.5 526.5 530 532 536 537 540 543 550 552 555 556 561 570
中心波长公差 (nm) ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1
最大出纤功率(W) 0.09 0.72 0.36 0.045 3.6 0.45 0.027 0.45 0.9 0.18 0.27 0.09 0.72 0.9 0.09
波长 (nm) 577 585 588 589 594 604 607 633 635 637 639 640 642 650 655
中心波长公差 (nm) ±2 ±1 ±1 ±1 ±1 ±1 ±3 ±3 ±10 ±5 ±1 ±5 ±5 ±10 ±10
最大出纤功率(W) 1.1 0.045 0.72 0.72 1.4 0.09 0.36 1 3 3 0.9 3 3 5 5
波长 (nm) 656.5 660 665 666 669 670 671 678 679 680 690 698 705 721 730
中心波长公差 (nm) ±1 ±5 ±5 ±1 ±1 ±0.5 ±1 ±1 ±1 ±5 ±5 ±1 ±10 ±1 ±5
最大出纤功率(W) 0.36 5 3 0.18 0.18 0.27 1.35 0.09 0.27 2 3 0.9 0.5 0.45 3
波长 (nm) 750 755 760 785 793 800 808 825 830 852 860 880 885 912 914
中心波长公差 (nm) ±10 ±5 ±10 ±10 ±10 ±5 ±5 ±3 ±10 ±10 ±10 ±5 ±5 ±1 ±1
最大出纤功率(W) 5 10 5 3 5 10 20 5 5 5 5 4 4 0.9 1.53
波长 (nm) 915 940 946 968 975 980 1030 1040 1047 1053 1060 1064 1073 1085 1105
中心波长公差 (nm) ±5 ±5 ±1 ±5 ±5 ±10 ±2 ±1 ±1 ±1 ±10 ±1 ±1 ±1 ±1
最大出纤功率(W) 8 30 1.35 1.3 30 30 0.55 0.09 3.6 3.6 20 20 1.35 0.9 0.45
波长 (nm) 1112 1120 1122 1177 1208 1270 1310 1313 1319 1320 1335 1338 1342 1357 1370
中心波长公差 (nm) ±3 ±25 ±1 ±1 ±10 ±10 ±20 ±1 ±1 ±10 ±1 ±1 ±1 ±1 ±2
最大出纤功率(W) 1.8 5 1.08 0.36 3 5 5 1.8 1.35 10 0.45 0.45 2.7 0.36 0.1
波长 (nm) 1380 1413 1444 1450 1470 1550 1850 1870 1900 1910 1920 1930 1940 2160 2180
中心波长公差 (nm) ±20 ±1 ±2 ±15 ±10 ±20 ±30 ±20 ±20 ±20 ±20 ±30 ±20 ±20 ±20
最大出纤功率(W) 10 0.27 0.36 10 10 10 0.9 1 10 10 10 15 15 0.5 0.5
波长 (nm) 2200 2230
中心波长公差 (nm) +30/
-50
±20
最大出纤功率(W) 0.5 0.5
功率稳定性(rms, >4h) <3%, <2%, <1
工作模式 CW
光纤芯径(µm) 400/ 200 (多模光纤, 其他芯径可根据客户要求提供)
光纤 NA 0.22 (多模光纤)
光纤接口 SMA905/ FC (多模光纤)
光纤长度 1m (其他长度可根据要求提供)
输出功率 0-100%, 可调节的旋钮
液晶显示器 电流
红色指示灯 根据要求提供
调制模式 1Hz-30kHz TTL or Analog
工作温度 10-35 ℃
工作电压 100-240VAC,50-60 Hz
冷却方式 风冷
尺寸 330mm×291mm×156mm
预期寿命 10000 小时
保修期 1 年

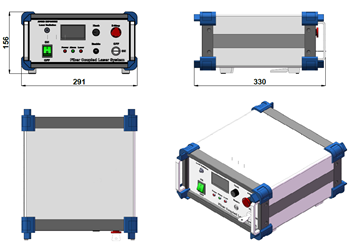

尺寸

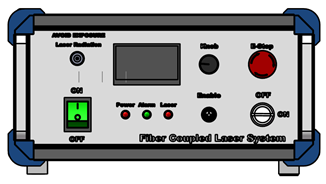

液晶显示屏 (FC)

整体尺寸: 291 (L) ×330 (W) ×156 (H) mm3


  光纤末端准直器 (标准产品)
型号 FOC-01 FOC-02
外形

透镜 球面透镜 球面透镜
连接器

SMA905/ FC 接口

特点   可调焦可选

 可定制
  很好的均匀性
  超小体积

 可定制
尺寸图 FOC-01-A
Drawing
(不可调焦)
FOC-01-B
Drawing
可调焦)
尺寸图
(焦距不可调)
参数页
